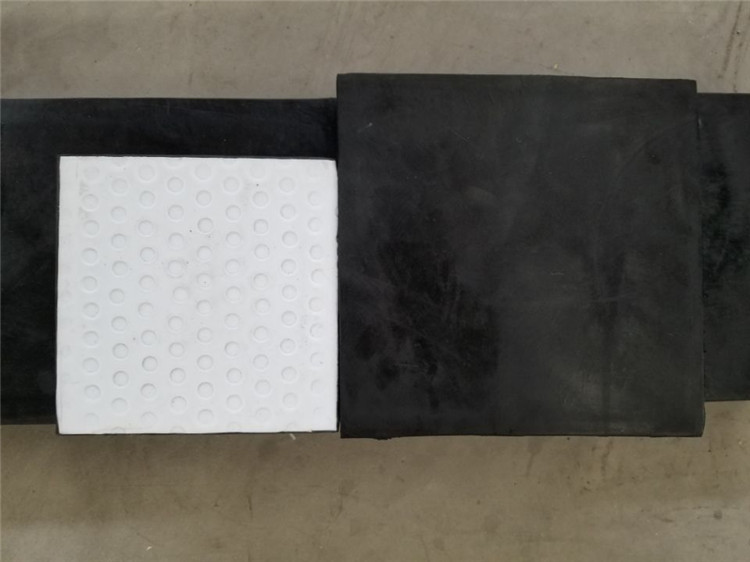

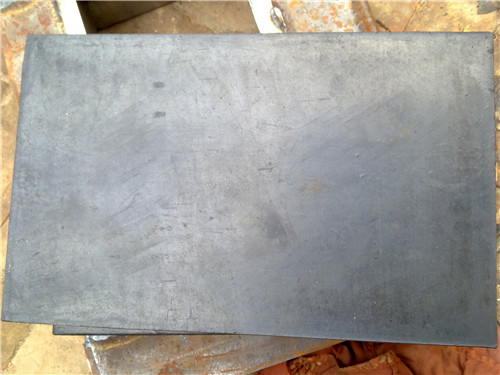

GJZ板式橡膠支座是一種由多層天然橡膠與薄鋼板鑲嵌、粘合、硫化而成的橋梁橡膠支座產品。該種類型的橋梁板式支座有足夠的豎向剛度以承受垂直荷載,且能將上部構造的壓力可靠地傳遞給墩臺;有良好的彈性以適應梁端的轉動;有較大的剪切變形以滿足上部構造的水平位移;具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。適用于跨度小于30m、位移量較小的正交橋梁。它與矩形板式橡膠支座特性基本相同,只是平面形狀為圓形,具有剪切變形的同等性,克服了矩形橡膠支座某些遇應力集中的現象,可將上部構造復雜變形和轉動經過支座橡膠層的彈性變形來完成。在圓板橡膠支座上用特殊方法粘復一層聚四氟乙烯板(F4),使梁底不銹鋼板與F4板之間的自由滑動,完成上部結構較大的位移量,它除了具有矩形橡膠支座的功能外,因其平面圓形在安裝時可不考慮其方向性,在彎橋、斜交橋、曲線橋上使用,優點更為明顯。
GJZ板式橡膠支座的安裝與施工方法
現澆梁安裝橋梁普通板式橡膠支座比較方便,在施工程序如下:保持墩臺墊石頂面清潔。如果支承墊石標高差距過大,可以用進行調整。在支承墊石上按設計圖標出中心,安裝時橡膠支座的中心與支承墊石中心線要吻合,以確保支座就位準確。當同一片梁需兩個或四個支座時,為方便找平,可以在支承墊石和支座之間鋪一層水泥砂漿,讓支座在橋梁體的壓力下自動找平。在澆注梁體前,在支座上放置一塊比支座平面稍大的支承鋼板,鋼板上焊接錨固鋼筋與梁體連接,并把支承鋼板視作澆梁模板的一部分進行澆注,按以上方法進行,可以使支座與梁底鋼板及墊石頂面全部密貼。
